UDLD を究める(10)UDLD のアルゴリズム(2)Unidirectional を検知する

一旦Bidirectional になった後、Unidirectional を検知するまでを見ていきます。

Advertisement フェイズ

受信するUDPD PDU に、自分の情報が無くなってから45秒(対向機器から通知されるMessage Interval の3倍)経過すると、学習していた対向機器の情報を削除し(Age Out)、Link Up フェイズへ移行します。

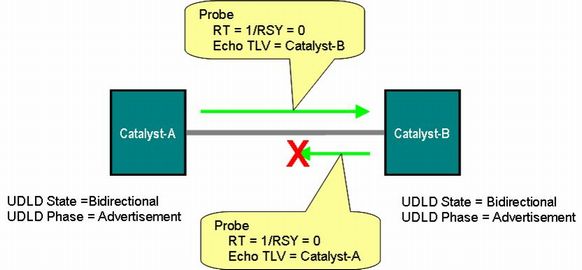

上図では、Catalyst-A は、Catalyst-B からのProbe を受信できなくなりました。

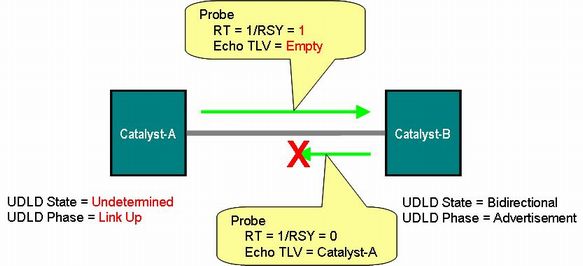

Link Up フェイズ(Catalyst-A)

Catalyst-A がLink Up フェイズへ移行すると、空のEcho TLV を持ったProbe を、1秒間隔で送信し始めます。

Catalyst-B は、まだAdvertisement フェイズです。

このときのUDLD PDU に含まれる内容は以下のとおりです。

Catalyst-A

    Opcode = 00001 (Probe)
    RT bit = 1
    RSY bit = 1
    Device ID TLV = 自分のDevice ID
    Port ID TLV = このUDLD PDU を送信しているポートの番号
    Echo TLV = 空
    Message Interval = 7
    Timeout Interval = 5
    Device Name TLV = 自分に設定されたhostname

Catalyst-B

    Opcode = 00001 (Probe)
    RT bit = 1
    RSY bit = 0
    Device ID TLV = 自分のDevice ID
    Port ID TLV = このUDLD PDU を送信しているポートの番号
    Echo TLV = 受信したUDLD PDU から抽出したDevice ID/Port ID (Catalyst-A)
    Message Interval = 15
    Timeout Interval = 5
    Device Name TLV = 自分に設定されたhostname

Catalyst-A から、空のEcho TLV を持ったProbe を受信し始めると、Catalyst-B はDetection フェイズへ移行します。

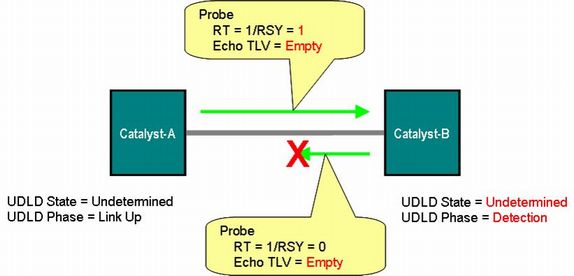

Detection フェイズ(Catalyst-B)

Catalyst-B がDetection フェイズへ移行すると、Catalyst-A との間のフレーム到達性確認をはじめます(ディテクションウィンドウ)。

Catalyst-A がUDLD PDU を受信できない今の状態で、Catalyst-A から送られてくるUDLD PDU のEcho TLV に、自分の情報が格納されることはありえませんので、5秒後、ディテクションウィンドウが終了し、拡張ディテクションウィンドウが開始されます。

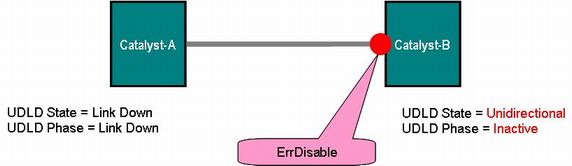

Catalyst-A からは、空のEcho TLV を持ったUDLD PDU を受信し続けているので、拡張ディテクションウィンドウが始まるとUnidirectional と判断され、Catalyst-B はFlush を送信し、ポートをErrDisableにします。

Catalyst-B の側でErrDisable となると、Catalyst-A のポートはリンクダウンします。


Catalyst-A が積極的にポートをErrDisable としないのは、UDLD PDU の未達が一時的な物である可能性を考慮し、復旧可能な場合を想定しているからです。

UniDirectional と判断するための条件が、拡張ディテクションウィンドウ中に、空のEcho TLV を持ったUDLD PDU を対向機器から受信することである点に注意してください。
Catalyst-Bのポートが受信も送信もできなくなった場合は、両方のCatalyst がLink Up フェイズにとどまり続けることとなり、UniDirectional を検知する事はできません。

この欠点を解消したのが、UDLD アグレッシブモード です。
