UDLD を究める(11)UDLD アグレッシブモード
これまで見てきたUDLD は、ノーマルモードと呼びます。
UDLD ノーマルモードでは、ポートが受信も送信もできなくなった場合はUniDirectional を検知できないという欠点がありました。

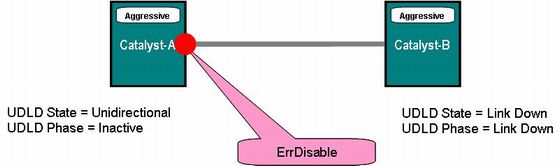

UDLD アグレッシブモードでは、Link Up フェイズに移行したCatalyst-A が、1秒間隔でProbe を8秒間送信する間に、Catalyst-B からのUDLD PDU を受信しないと、即座にFlush を送信し、ポートをErrDisable にします。
アグレッシブモードの場合、Unidrectional と判断するための条件がLink Up フェイズに移行後、8回のProbe 送信が完了後も、対向機器からUDLD PDU を受信できないことなので、送信・受信の両方ができない状態にも対処可能です。
