UDLD を究める(12)UDLD ノーマルモードとアグレッシブモードの互換性

UDLD ノーマルモードとアグレッシブモードの間に、大きな実装の違いはありません。
異なるのは、Unidirectional と判断するための条件だけです。

※ このページでお話する内容は、Cisco により正式サポートされているか不明です。

繰り返しますが、両モードの違いは、Unidirectional と判断するための条件だけです。
送信するUDLD PDU のフォーマットも同じであり、パラメータの解釈の仕方も同じです。

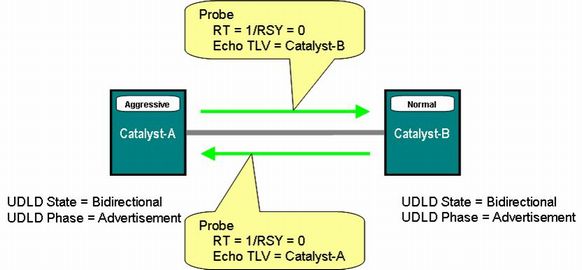

つまり、ノーマルモードのCatalyst と、アグレッシブモードのCatalyst の間で、UDLD は正常に動作します。

実際に、ノーマルモードしかサポートしていないCatalyst3500XL と、アグレッシブモードのCatalyst3550 とで、UDLD が正常に動作することが確認できました。
