UDLD を究める (2)Bidirectional とUnidirectional
Cisco は、イーサネットのポートで、TX からフレームを送信し、RX でフレームを受信できる状態をBidirectional(双方向) であると定義しています。
反対に、TX からフレームが送信できないか、もしくは、RX でフレームを受信できない状態を、Unidirectional(片方向) であると定義してます。

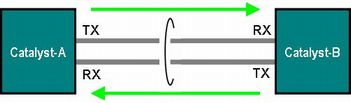

上図では、Catalyst-A のTX から送信されたフレームはCatalyst-B のRX で、Catalyst-B のTX から送信されたフレームはCatalyst-A のRX で、正常に受信できています。
こういう状態がBidirectional (バイダイレクショナル)です。

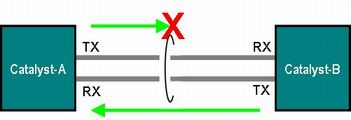

これに対して下図では、Catalyst-A はCatalyst-B からのフレームを受信できていますが、Catalyst-B はCatalyst-A からのフレームを受信できていません。
フレームを受信できていない理由は二つ考えられます。
- Catalyst-A が、正しく送信できていない
Catalyst-B が、正しく受信できていない
どちらの理由であれ、このような状態がUnidirectional (ユニダイレクショナル) です。
※ Unidirectional のことを、IEEE 802.3 では、Asymetric Link Failure (非対称リンク障害) と呼んでいます。
