UDLD を究める (4)UDLD の基本動作

UDLD は、対向機器との間でフレームを送信しあって、到達性を確認します。

UDLD が有効となっているCatalyst のポートがリンクアップすると、UDLD フレーム(UDLD PDU)を送信し始めます。

※ PDU (Protocol Data Unit)

UDLD が有効となっているCatalyst のポートで、対向機器からのUDLD フレームを受信すると、受信したUDLD フレームから抽出した情報を埋め込んで、対向機器にUDLD フレームを送信します。

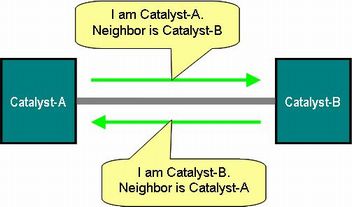

自分の情報が埋め込まれたUDLD フレームを受信すると、Catalyst は、自分の送信したフレームが対向機器に正しく受信されていることがわかります。

対向機器が正しく受信していると、両方の機器が認識することで、リンクがBidirectional であると判断されます。

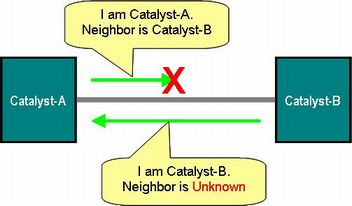

対向機器から定期的に送られてくるUDLD フレームに、自分の情報が含まれなくなると、自分のUDLD フレームが対向機器に届かなくなったと認識されます。
そのような状態は、Unidirectional だと判断され、一定回数の再送を試みたのち、ポートを閉塞します。
